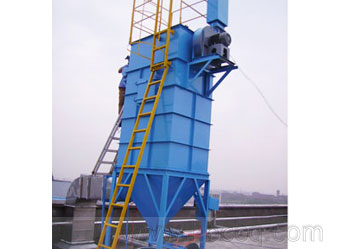

DMC(SD)型脈噴單機袋式除塵器

產品詳情

DMC系列布袋除塵器是一種應用十分廣泛的單機類除塵器，其布置靈活，效率高，節省成本，是目前主流的除塵設備之一。

一、產品簡介
　　DMC型脈噴單機袋式除塵器是我廠消化吸收國外同類產品先進技術經改進反設計而成的小型布袋除塵器。該除塵器采用高壓(0.5～0.7MPa)大流量脈沖閥逐條濾袋噴吹清灰的技術,與O其它單機相比,具有清灰動能大,清灰效率高的特點。并且體積小，重量輕結構簡單緊湊、安裝容易，維護方便（外濾式），廣泛用于建材、冶金、礦山、化工、煤炭、非金屬礦超細粉加工等行業含塵氣體凈化處理系統，是環保除塵的理想設備。
　　本系列除塵器暫時有六個規格，每種規格又可分為標準帶灰斗式A型和敞開法蘭式（無灰斗）B型二種。其結構主要由過濾室、濾袋、凈氣室、灰斗、卸灰閥、脈沖噴吹裝置、電控箱等組成，箱體全部采用焊接結構，檢修門用泡沫橡膠條密封，保證除塵器嚴密不漏風。
二、除塵器選型
　　該單機有32、48、64、80、96、112六種規格分為兩種安裝形式，以滿足不同場合的使用要求，具體型號說明如下：
　　DMC-32(AB)
　　D——單機除塵器
　　MC——脈噴式
　　-32——濾袋條數32條
　?。ˋB）——A：帶灰斗和卸灰閥　B：法蘭式
三、工作原理
　　含塵氣體由進氣口進入灰斗、式通過敞開法蘭口進入濾袋室，含塵氣體透過濾袋過濾為凈氣進入凈氣室，再經凈氣室排氣口，由風機排走。粉塵積附在除塵濾袋的外表面，且不斷增加，使袋除塵器的阻力不斷上升，為使設備阻力不超過1200Pa，袋除塵呂能斷續工作，需定期清除濾袋上粉塵。清灰是由程序控制器定時順序起動脈沖閥，使包內壓縮空氣(0.5~0.7MPa)由噴吹管孔眼噴出(稱一次風)通過文氏管誘導數倍于一次風的周?chē)諝?(稱二次風)，進入濾袋使濾袋在瞬間急劇膨脹，并伴隨著氣流的反方向作用抖落粉塵，附于袋表的粉塵迅速脫離濾袋落入灰斗（或灰倉），粉塵由卸灰閥排出，達到清灰的目的。
四、主要技術參數

性能、型號		DMC-32	DMC-48	DMC-64	DMC-80	DMC-96	DMC-112
總過濾面積（平方米）		24	36	48	60	72	84
過濾風速（m/min)		1.04～1.67	1.15～1.62	1.21～1.74	1.25～1.67	1.27～1.62	1.28～1.68
處理風量（立方米／h)		1500～2400	2500～3500	3500～5000	4500～6000	5500～7000	6500～8500
濾袋數量（條）		32	48	64	80	96	112
耗氣量（立方米／min)		0.032	0.048	0.064	0.08	0.096	0.11
入口濃度（g/立方米n)		200
出口濃度（mg/立方米n)		50
噴吹壓力（MPa)		0.5～0.7
承受負壓（Pa)		5000
設備阻力（Pa)		≤1200
脈沖閥	規格	1"
	數量（個）	4	6	8	10	12	14
電機型號功率		Y90S-2	Y90L-2	Y100L-2	Y132S1-2	Y132S1-2	Y132S2-2
（KW)		1.5	2.2	3.0	5.5	5.5	7.5
設備重量	DMC(A)	1350	1620	1850	2360	2800	3200
	DMC(B)	1220	1470	1670	2150	2540	2880

訂貨須知
　　1、訂貨時，用戶請寫清楚規格、型號，O同時提供粉塵治理點的工況參數，便于更好地為用戶服務。
　　2、如用戶委托我廠選型設計，應在合同中注明，具體事宜與我公司經營部聯系。
　　3、設備供應范圍
　　a、主機設備：以進口法蘭為界，下部以卸灰閥出口為界，氣路部分以分氣包進氣口為界；
　　b、附件設備：定時清灰控制器；
　　c、隨機文件：產品說明書、產品合格證。
