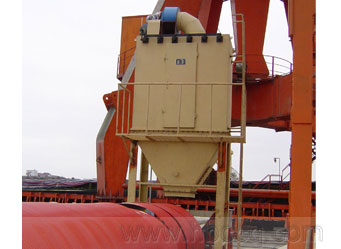

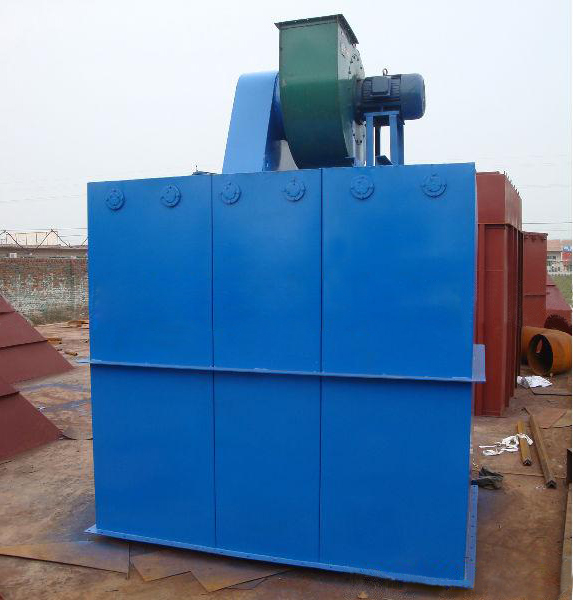

UF系列單機袋式除塵器，全稱“單一機組袋式除塵器(Uni-Flite)”，O也稱“小單機”，是引進美國富樂(lè )公司的技術產品之一，由于該產品的結構緊湊簡單，自投入市場以來，很快被許多工業部門采用。

一、結構及工作原理

UF系列單機袋式除塵器的結構如圖7-1所示，主要由風機、搖動機械、袋室和濾袋等部件組成。分三種組裝形式：底部帶灰斗型、底部敞開型和底部帶灰箱型（分別見圖7-2a、b、c）。有2號～7號六個單機規格和各種單機組成，不論組裝形式和規格大小，其圖7-1部分的結構組成和原理都是相同的。

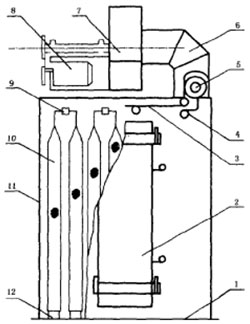

圖7-1 UF系列單機袋式除塵器的結構圖
1-下花孔板；2-檢修門；3-搖動連桿；4-曲軸；5-搖動電機；6-出風管；7-風機；
8-風機電機；9-搖動軸；10-濾袋；11-殼體；12-濾袋套箍

濾袋一般采用729滌綸除塵布袋或滌綸針刺氈，縫制成三袋聯體袋（也稱三聯袋），底部縫有彈性環使其能直接卡入花板孔中，頂部縫有相同材料的掛帶使其能將濾袋張緊和吊掛在搖桿上（見圖7-3）。過濾形式為內濾式。工作時含塵氣體由濾袋下口進入內部；過濾后的清潔氣體經袋室由排風機排入大氣，清灰時先停止過濾工作，再啟動搖動清灰機構進行清灰。

UF系列單機袋式除塵器的清灰方式是搖動清灰，其工作原理不同于機械清灰中的振動清灰和搖動清灰，而是通過搖動軸的往復搖動給濾袋一個軸線方面的往復力，濾袋又將這一往復力轉換成徑向的抖動運動（見圖7-4），其抖動的幅度和頻率取決于除塵布袋的長度、搖動軸半徑和頻率等參數。當這些參數配合較好時，其抖動力具有O值，足以清除濾料上的粉塵。顯然在過濾狀態時，由于濾袋受氣流的壓力而呈柱狀，搖動軸的往復運動就不能轉換成濾袋的徑向抖動，這就是它必須停機清灰的道理之一。

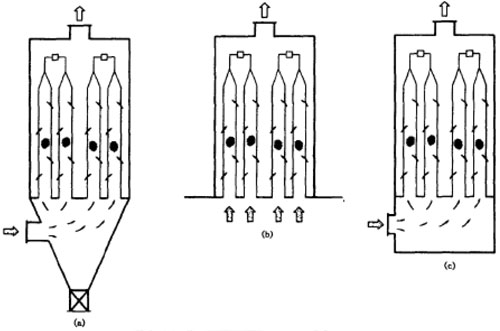

圖7-2 UF系列單機袋式除塵器的三種組裝形式
(a)UF(STD)；(b)(FM)；(c)(FB)

圖7-3 濾袋張緊和吊掛方式　　　　　圖7-4 濾袋抖動運動

1、UF單機袋式除塵器的技術參數和輔助設備

處理風量：2040，O2720m³/h

運動阻力：1500～1900Pa(見表7-2)

過濾面積：37.2m²

過濾速度：0.9～1.2m/min

濾袋材料：729滌綸布

清灰時間：120s(其中60s為風機慣性時間，30s為搖動時間，30s為沉降時間)

風機型號：110IE（轉化Fuller風機）

全壓：2077Pa

流量：2830m³/h

搖動電機型號：YCJ-71

功率：0.5kW

2、測試時間

用含濕量0.85%的水泥窯灰，用圓盤喂料機計量粉塵喂入量。

3、測試時的進口濃度和排放濃度

進口濃度：70g/m³（標）＝64g/m³

排放濃度：61.28mg/m³（標）＝56.34mg/m³

除塵效率：99.91%

以上測試數據說明，UF系列單機袋式除塵器的清灰效果明顯，當除塵阻力達到1500Pa時，清灰后迅速降到50～80Pa。停機清灰時間設定2min，其中1min為風機慣性停轉時間（實測28s），清灰時間30s（實測搖動10s后即可達到明顯效果），粉塵沉降時間30s（有些場合取消這一時間）。
