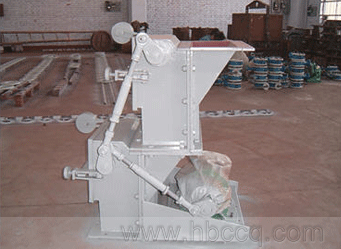

DSF型單電動雙層翻板卸灰閥
1、DSF型單電機雙層翻板卸灰閥的特點
① DSF型系列電動雙層翻板卸灰閥，克服了回轉卸灰閥存在的故障率高及易造成粉塵在儲灰斗中的“搭橋”現象和灰斗為此需加設“附著式振動器配套裝置”等缺點；
② 裝置中采用了一個電機同時帶動兩個翻板，交替間隔啟動；
③ 依靠拉簧使翻板實現自行密閉；
④ 裝置中的上層翻板在關閉時對儲灰斗起著有力的振打作用，其振擊力高達2264N，因而可防止儲灰斗粉料“搭橋”；
⑤ 本裝置配帶的電氣控制箱能對卸灰閥的卸灰時間進行自動調節，使卸灰流量隨意控制。
本裝置具有工作可靠、結構新穎、卸灰能力高、密封性能好等優點，是礦山、冶金、電力、建材、輕工及其他行業中干式除塵設備的理想密封卸灰裝置。
2、工作原理
（1）工作原理 DSF型電動雙層翻板卸灰閥是通過單電機驅動裝置的凸輪，來推動與閥板相連的推桿以及依靠?jì)蓚€(gè)推桿之間的彈簧，來實現閥內上、下層翻板按下列順序制度交替的啟閉動作。
（2）啟閉制度 “2-3-2-3”制，即閥的上層翻板啟1s，閉1s，停3s，然后閥的下層翻板啟1s，閉1s，停3s。按此制度的上、下層翻板循環交替間隙動作。本閥卸一次灰需10s。
3、技術性能及外形
① 型號說明。DSF系列產品有鋼制和鑄鐵制兩種，每種均有三個規格，用戶可按下列代號來選用。
② DSF型單電機雙層翻板卸灰閥技術性能見表4-5。
|
表4-5 DSF型電動雙層翻板閥技術性能
|
||||
|
型 號
|
卸灰能力/m3·min-1
|
單位時間卸灰次數/r·min-1
|
配用電機/kW
|
機外噪聲/db(A)
|
|
DSF-03
|
0.109
|
6
|
0.37
|
≤71
|
|
DSF-04
|
0.194
|
6
|
0.37
|
|
|
DSF-05
|
0.303
|
6
|
0.37
|
|
該產品設計專用電氣控制箱，能進行手動的連續運轉及自動可調的間隙運轉操作，電控箱上裝有啟動、停止按鈕及信號燈，自動電源開關及時間可調的分段開關。
4、安裝、使用和維護
該產品上、下接口在安裝時應裝密封墊，以保證密封性。在使用過程中，軸座裝有油杯，應定期注油，以保證潤滑，一般1個月為宜。閥體上的孔蓋也應定期打開，可觀察積灰情況。電氣控制箱內線路已接好，用戶只需將輸入電源接入箱內，再將箱內輸出線與電動機接好即可。
本電氣控制裝置設有手動、自動兩種工作制度。需手動控制時，將手動( 自動開關置于“1”擋位，此時用“停止”和“工作”兩按鈕來控制卸灰的停止和工作，需自動控制時，將手動/自動開關置于“2”擋住，此時可自動交替進行“卸灰”與“停止”操作工序，開關上方的相應指示燈亮。“卸灰”與“停止”時間的長短由用戶根據實際情況自行在定時器上調節電位器來實現。
